Tour de ligne de transmission haute tension 400 kV

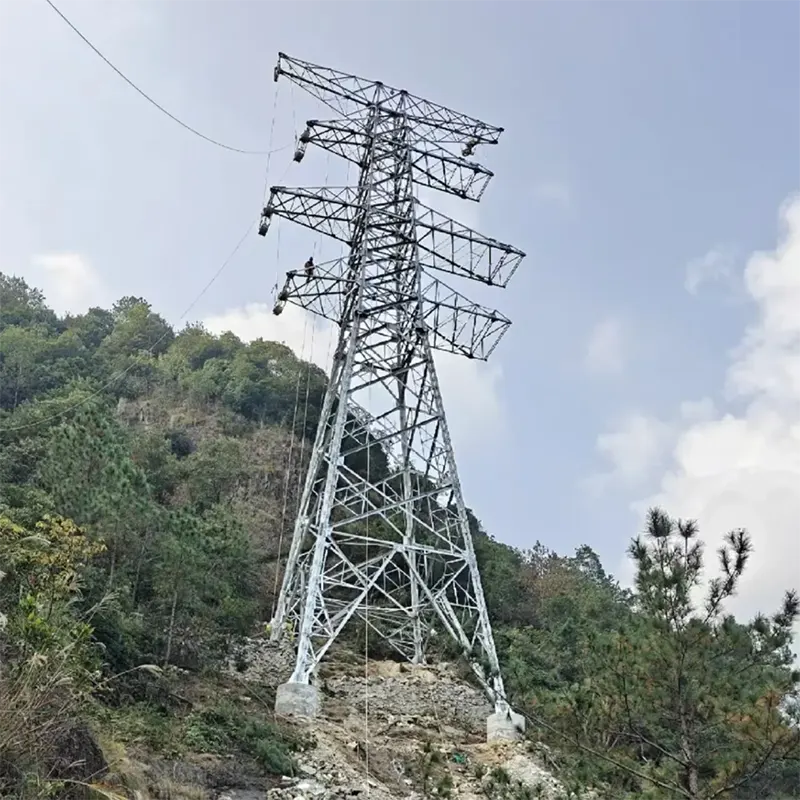

La tour de ligne de transmission haute tension 400 kV est une structure en treillis d'acier qui supporte les conducteurs haute tension, les fils de terre et les isolateurs à des hauteurs sûres au-dessus du sol. « 400 kV » fait référence à la tension de ligne qu'il transporte – parmi les classes de tension les plus élevées utilisées pour le transfert d'énergie interétatique et international. À ce niveau de tension, chaque pylône d'une ligne doit supporter des centaines de tonnes de conducteurs et résister à d'énormes tensions lors des charges de vent et de glace.

Spécifications du produit

Principales caractéristiques et avantages

Conçu pour des charges extrêmes

Nos pylônes de 400 kV sont analysés structurellement à l'aide d'un logiciel d'éléments finis dans les pires cas de charge combinée : vent de 40 m/s sur des conducteurs chargés de glace, déséquilibre de tension de fil cassé et affaissement induit par la température. Facteurs de sécurité selon CEI 60652 / GB 50545. Lorsque le calcul indique que la tour est debout, elle est debout.

Acier à haute résistance, tonnage inférieur

L'acier à haute résistance Q420 dans les pieds peut réduire le poids de la tour de 15 à 25 % par rapport aux conceptions Q235 conventionnelles. Un tonnage inférieur signifie des coûts de transport inférieurs, des fondations plus petites et une construction plus rapide – des économies qui s'accumulent sur une ligne de 500 tours.

Galvanisé à chaud pour plus de 50 ans de service

Chaque composant est galvanisé à chaud selon la norme ISO 1461 avec une couche de zinc minimale de 85 µm. Dans des environnements atmosphériques normaux, attendez-vous à plus de 50 ans avant le premier entretien. Pour les zones corrosives côtières ou industrielles, nous proposons des revêtements plus épais (jusqu'à 120 µm) ou des systèmes de revêtement duplex.

Connexions interchangeables et éprouvées sur le terrain

Les éléments de jambe et les renforts sont fabriqués avec des trous de boulons calibrés avec précision, de sorte que les tours identiques provenant de différents lots de production s'assemblent de manière interchangeable. Les équipes de montage rapportent que nos tours s'assemblent comme un meuble bien fait : pas de meulage, pas d'alésage, pas d'ajustement au marteau sur place.

Dossier de documentation complet

Chaque pylône de ligne de transmission haute tension de 400 kV est livré avec des dessins de fabrication certifiés, des certificats d'essai de matériaux, des rapports d'épaisseur de galvanisation et des résumés de calcul structurel. Vos consultants et votre équipe d’inspection obtiennent tout ce dont ils ont besoin pour l’acceptation du site.

Applications typiques

En tant que fabricant et fournisseur de pylônes de lignes de transmission haute tension de 400 kV, MTtower fabrique des pylônes pour les services publics, les entrepreneurs EPC et les développeurs d'énergies renouvelables, fournis en vrac au prix direct d'usine pour :

Lignes de transmission interétatiques et interrégionales de 400 kV

Évacuation électrique des grandes centrales thermiques, hydroélectriques et nucléaires

Corridors de connexion au réseau des parcs éoliens et solaires (lignes de capteurs 400 kV)

Interconnexions électriques transfrontalières et lignes d'exportation

Remplacement et mise à niveau des couloirs vieillissants 220kV/330kV vers la classe 400kV

Sections de traversée de rivières et de routes de montagne nécessitant de hautes et lourdes tours

Processus de production

Chaque pylône de ligne de transmission haute tension de 400 kV commence par une conception détaillée : nous convertissons le contour de la tour en dessins de fabrication élément par élément à l'aide d'un logiciel de tour 3D, générant des listes de découpe, des gabarits de trous et des dessins d'assemblage que l'atelier suit au millimètre près.

Fabrication : l'acier d'angle est redressé, coupé CNC à longueur et poinçonné ou percé avec des gabarits de précision. Chaque élément est marqué d'une étiquette unique correspondant aux dessins, de sorte que l'acier arrive sur site déjà « étiqueté » pour sa position.

Avant la galvanisation, un essai complet d'assemblage est effectué pour au moins une tour de chaque type. C'est ici que nous vérifions l'alignement des trous, l'ajustement des éléments et la géométrie globale - une étape que de nombreux fabricants sautent et qui explique pourquoi notre montage sur site est si fluide.

Galvanisation : les composants sont dégraissés, décapés dans de l'acide chlorhydrique, fluxés et immergés dans du zinc fondu à ~450°C. L'épaisseur de la couche de zinc est vérifiée avec une jauge magnétique sur chaque lot. L’inspection finale couvre les dimensions, la couverture en zinc et l’ajustement des boulons.

Pourquoi choisir Maotong ?

Qingdao Maotong Power Equipment Co., Ltd. détient la licence nationale de production de produits industriels, y compris la licence de production de pylônes de lignes de transmission de 220 kV et le certificat de qualité des pylônes en acier de 500 kV. Nous ne sommes pas un fabricant en atelier – nous sommes un fabricant agréé de produits de tours haute tension.

Parmi nos 205 employés enregistrés, 85 sont des professionnels techniques, y compris des ingénieurs supérieurs et intermédiaires qui s'occupent de la conception structurelle, des détails et du contrôle qualité. Apportez-nous un tracé de ligne et nous concevrons les tours en conséquence.

Les éléments de la tour sont regroupés par séquence d'assemblage, cerclés de sangles en acier et protégés par un film plastique aux points d'appui. Les petites pièces (boulons, rondelles, raccords) sont emballées et clairement étiquetées. Emballage d'exportation selon les normes du fret maritime, chargé directement de notre atelier vers des conteneurs ou des navires divers au port de Qingdao.

Documentation : facture commerciale, liste de colisage, connaissement, certificat d'origine, certificats d'essai de matériaux, rapports de galvanisation. Pour connaître les prix des pylônes de ligne de transmission haute tension 400 kV, les commandes groupées ou un devis, contactez notre équipe commerciale à l'exportation.

FAQ

Q : De quelles informations avez-vous besoin pour proposer une tour de ligne de transmission haute tension de 400 kV ?

R : Le type de tour (suspension/tension/angle), la hauteur, la tension de ligne, la taille et la tension des conducteurs, la charge de vent et de glace de conception et la norme applicable (IEC, GB ou locale). Si vous avez des dessins de tours, nous pouvons en citer directement — envoyez-nous le PDF ou le DWG et nous vous répondrons dans les 48 heures.

Q : Pouvez-vous fournir des tours pour une ligne complète, pas seulement un type ?

R : Oui. Nous fabriquons le programme complet des pylônes — pylônes de suspension, de tension, d'angle et terminaux — pour des projets complets de lignes 400 kV. Nous fournissons également les cornières de fondation et le matériel de connexion.

Q : Quelle est votre quantité minimum de commande ?

R : Pour les tours personnalisées, le MOQ est de 1 ensemble à des fins de prototype ou de test. Pour les tarifs de production, nous vous recommandons de commander au moins 10 ensembles pour bénéficier de l'efficacité de la fabrication par lots.

Q : Comment vous assurez-vous que les tours s'adaptent sur place sans retouches ?

R : Chaque type de tour subit un assemblage d’essai complet avant la galvanisation. Les trous de boulons sont modélisés avec un poinçonnage/perçage CNC de précision, et chaque élément est étiqueté sur les dessins. Notre palmarès : les équipes de montage assemblent nos tours sans meulage ni alésage.

Q : Quelles sont vos conditions de paiement et de livraison ?

R : Généralement 30 % de dépôt T/T, solde par T/T ou L/C à vue avant expédition. Pour 30 sets, livraison sous 20 jours ouvrés après dépôt. EXW, FOB, CFR ou CIF Qingdao — votre choix.
