Tour de fer d'angle terminale de transmission de puissance à double circuit

Mao Tong est un leader professionnel Chine fabricants de tours de fer d'angle terminal de transmission de puissance à double circuit avec une haute qualité et un prix raisonnable. QingdaoMaotong

Le support de cosses de câbles est la plate-forme de support pour l'installation des cosses de câbles et des parafoudres. Il est nécessaire de concevoir l'architecture et d'envisager d'autres installations telles que la salle de travail pour le personnel d'exploitation et de maintenance. Par conséquent, l'acquisition de terres est nécessaire. La conception de la tour de terminal de câble consiste à intégrer la ligne aérienne et le support de terminal de câble, à installer le support de terminal de câble sur la tour de terminal, à installer la tête de terminal de câble, le parafoudre et d'autres équipements sur le support de terminal (plate-forme) et à organiser le système électrique. équipement sur la plate-forme en fonction de la distance de sécurité du dispositif de distribution électrique extérieur de la sous-station. Ensuite, connectez le câble à la ligne aérienne en isolant le fil de support.

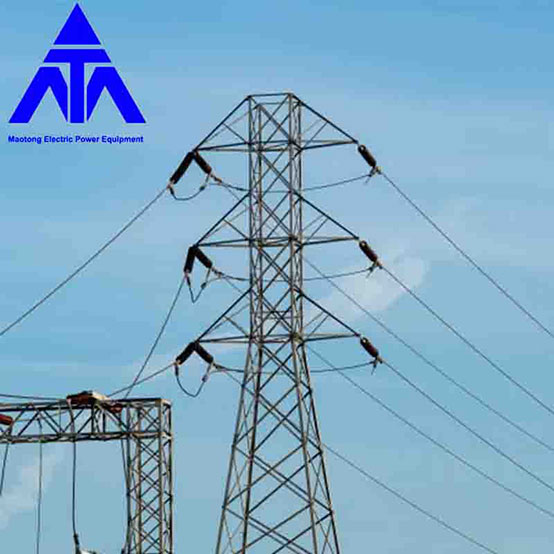

La tour de puissance est située dans la ligne de transmission, entre les conducteurs de support et entre le fil de terre et les bâtiments au sol pour maintenir une certaine sécurité. Le cadre de la structure en acier à distance est généralement divisé en tour de puissance de type tasse à vin, tour de puissance de type tête de chat et tour de puissance de type zigzag selon sa forme. Il existe cinq types de tour, de type sec et de type baril, qui sont divisés en tour de puissance de type tension, tour de puissance de type linéaire et tour de puissance de type coin selon leurs utilisations. tour de puissance (remplacement de tour de position de phase de conducteur), tour de puissance terminale et tour de puissance de croisement, etc.

La caractéristique structurelle est que tous les types de tour appartiennent à la structure en treillis spatial, et les membres sont principalement composés d'acier à angle équilatéral unique ou d'acier à angle composite Q235 (A3F) et Q345 (16Mn) sont généralement utilisés comme matériaux. L'ensemble de la tour est composé de l'acier d'angle, la plaque d'acier et les boulons de connexion, et les composants individuels tels que le pied de la tour sont reliés par une force de cisaillement à travers des boulons. Les plaques d'acier en bloc sont soudées dans un assemblage, il est donc très pratique pour la galvanisation à chaud anti-corrosion, le transport et la construction érection. Pour un appel élevé. Pour la tour inférieure à 60 m, des clous de pied doivent être posés sur l'un des principaux matériaux de la tour pour faciliter l'ascension de la tour par les ouvriers du bâtiment.
