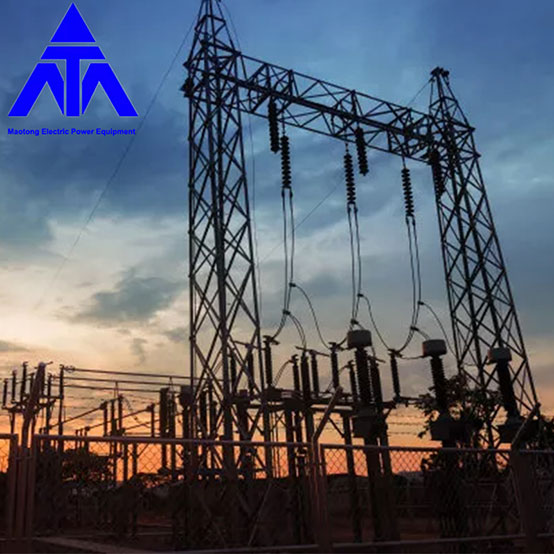

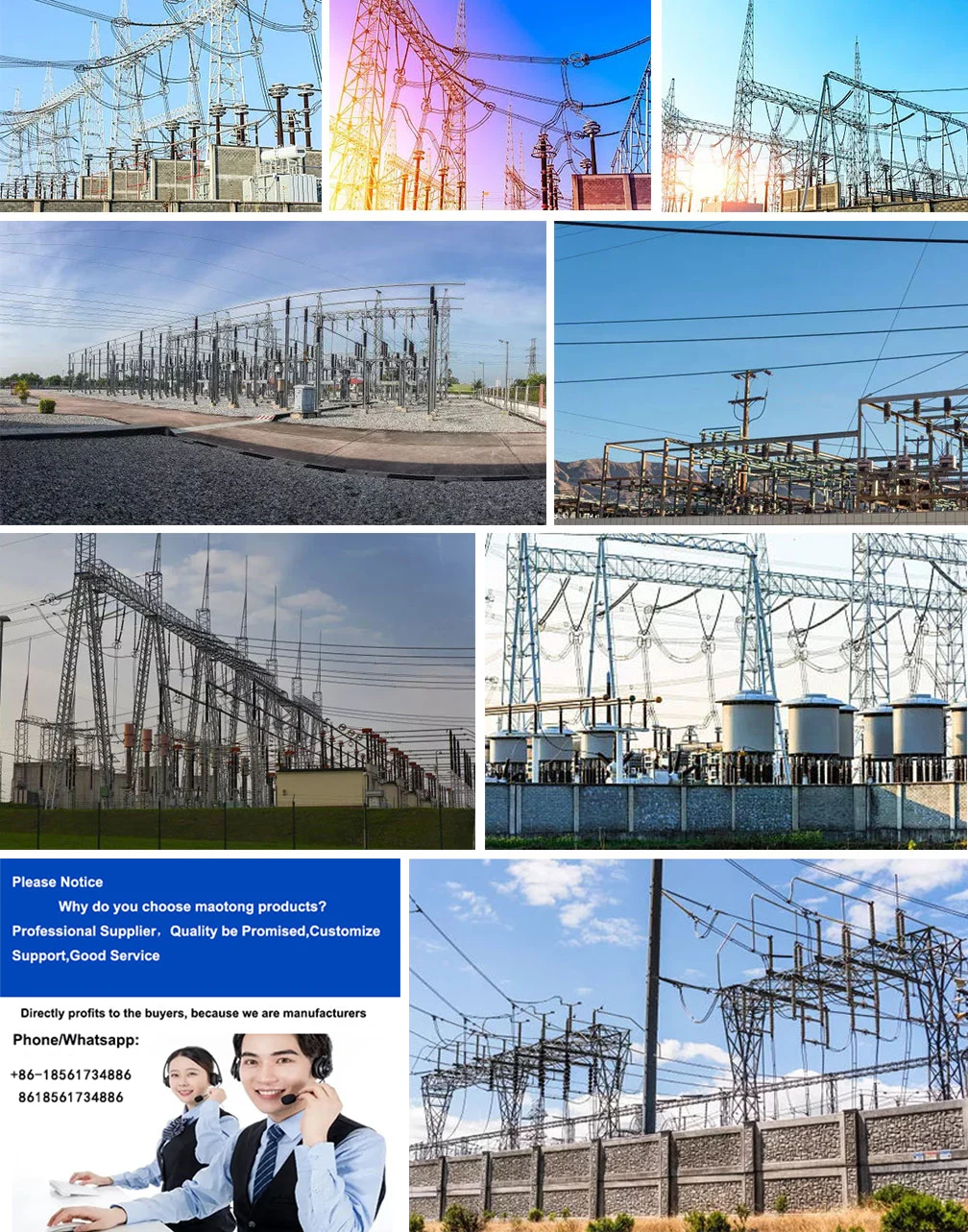

Structure de sous-station de transmission électrique de transformateur 220kv

La structure de sous-station de transmission électrique de transformateur de haute qualité 220kv est proposée par les fabricants chinois Mao Tong. Achetez la structure de sous-station de transmission électrique de transformateur 220kv qui est de haute qualité directement à bas prix. Sous-station électrique de transmission professionnelle Maotong®, La classification et les caractéristiques des sous-stations sont brièvement décrites. Lorsqu'il s'agit de réseaux électriques, vous ne pouvez pas vous passer de sous-stations. Une sous-station est une installation située à la jonction des lignes d'un réseau électrique pour modifier les tensions, échanger de l'énergie, ainsi que collecter et distribuer de l'énergie électrique.


Si elle est divisée selon la disposition de la sous-station, la sous-station peut être généralement divisée en sous-station extérieure, sous-station intérieure et sous-station souterraine. Les sous-stations intérieures sont divisées en sous-stations entièrement intérieures et en sous-stations semi-intérieures en fonction de la disposition des transformateurs principaux et des principaux équipements électriques à haute tension. La sous-station extérieure, le transformateur principal et l'équipement électrique principal à haute tension sont disposés à l'extérieur.

Cet agencement occupe une grande surface et les appareils électriques et les bâtiments peuvent pleinement répondre aux exigences de différents types de distance, telles que la distance de sécurité électrique, la distance d'incendie, etc., ce qui est pratique pour l'exploitation, la maintenance et la révision. Il convient à la construction en zones suburbaines ou rurales.

L'ensemble de la sous-station intérieure, le transformateur principal et tous les équipements électriques haute et basse tension sont disposés à l'intérieur. Ce type de sous-station réduit la surface totale au sol, mais impose des exigences plus élevées en matière d'aménagement intérieur du bâtiment. Il présente les caractéristiques d'une différence de hauteur compacte et importante et d'une hauteur d'étage différente, ce qui permet de répondre facilement aux besoins du paysage environnant. Convient aux zones urbaines densément peuplées ou situées dans les zones côtières, les lacs salés, les usines chimiques et autres zones présentant des niveaux élevés de pollution atmosphérique.

Les sous-stations semi-intérieures, le transformateur principal ou la disposition principale de l'équipement électrique haute tension à l'extérieur, la station intérieure ont été combinées de manière à économiser de l'espace, une belle harmonie avec l'environnement, les conditions de fonctionnement de l'équipement et la sous-station de transformation de type extérieur, les avantages d'un coût relativement faible dans l'économie des petites villes relativement développées ainsi que la nécessité de prendre pleinement en compte l'environnement et la coordination de l'indice économique et technique de la construction régionale.



Les sous-stations souterraines sont divisées en sous-stations entièrement souterraines et en sous-stations semi-enterrées. Le bâtiment principal de l'ensemble de la sous-station souterraine est construit sous terre, et le transformateur principal et les autres équipements électriques principaux sont installés dans le bâtiment souterrain.

Seul un petit nombre de bâtiments tels que les évents et équipements de sous-station, les entrées et sorties du personnel sont construits au sol, ainsi que l'équipement de refroidissement et la salle de contrôle principale du grand transformateur principal qui peuvent être disposés au sol. Les sous-stations semi-enterrées sont principalement des bâtiments souterrains, et les transformateurs principaux ou autres équipements électriques principaux sont partiellement installés dans les bâtiments souterrains. La sous-station souterraine peut être construite dans des zones densément bâties et densément peuplées.

Selon le statut et la fonction de la sous-station dans le système électrique, la sous-station peut être généralement divisée en sous-station centrale, sous-station régionale importante et sous-station générale.

La sous-station centrale est située au point pivot du système électrique. La tension du côté haute tension est généralement de 500 (750) kV, et la tension du côté moyenne et basse tension est généralement de 220 kV (330 kV) et 35 kV. Le côté haute tension de la sous-station centrale est connecté au réseau électrique régional et à plusieurs grandes sources d'énergie, et il y a une grande quantité de transport d'électricité du côté haute tension.

La sous-station est équipée de plusieurs transformateurs abaisseurs de puissance de grande capacité, qui téléchargent l'énergie du réseau régional et alimentent les sous-stations importantes de la région. Le côté charge de ce type de sous-station constitue souvent le principal point d’alimentation du réseau électrique régional. Après une panne de courant dans toute la station, le système sera stable et le réseau électrique s'effondrera, ce qui entraînera une grande zone de panne de courant.

Les sous-stations régionales importantes sont situées au point pivot du réseau régional. La tension du côté haute tension est généralement de 220 (330) kV, et la tension du côté moyenne et basse tension est généralement de 110 kV et 35 kV ou 10 kV. Ce type de sous-station télécharge principalement l’énergie du réseau électrique régional et alimente le réseau de distribution régional ou directement les utilisateurs. Après une panne de courant dans l'ensemble de la centrale, cela peut provoquer l'effondrement du réseau électrique régional et affecter l'approvisionnement électrique de toute la région.

Ce type de sous-station a des exigences différentes en matière de câblage électrique principal en raison des différentes structures de réseau électrique selon les régions. Par exemple, lorsque la structure du réseau électrique régional est solide et qu'une configuration N-1 (ou N-2) est réalisée, l'exigence de fiabilité du câblage électrique principal de la sous-station est relativement réduite.

Un poste général est situé à l'extrémité d'un réseau de quartier, également appelé poste terminal. La tension côté haute tension est principalement de 110 kV, mais également de 220 kV, et la tension côté moyenne et basse tension est généralement de 35 kV et 10 kV. Il existe également du côté haute tension de 110 kV ou 220 kV directement jusqu'à 35 kV ou 10 kV. L'alimentation électrique abaisseur est utilisée par les clients ou les entreprises à proximité. Après une panne de courant dans l'ensemble de la station, seuls les utilisateurs et les entreprises à proximité sont touchés et l'ampleur de l'impact est faible.
