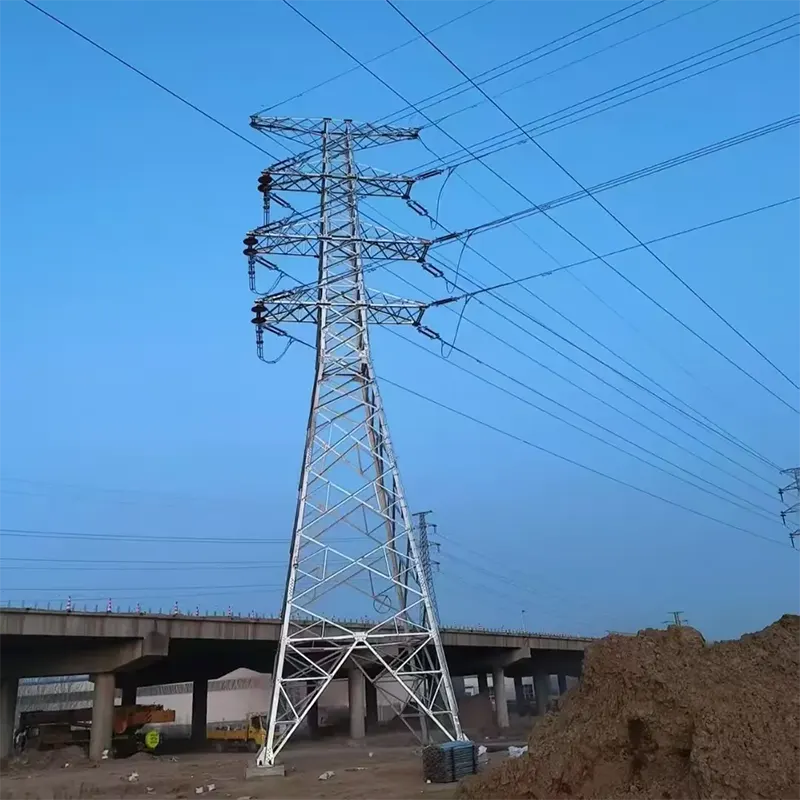

Tour en acier d'angle galvanisée résistante aux intempéries

La tour en acier d'angle galvanisée résistante aux intempéries est une tour en treillis d'acier d'angle conventionnelle - le cheval de bataille classique des lignes de transmission dans le monde entier - avec une mise à niveau qui change tout : la galvanisation à chaud complète. Chaque élément, boulon et raccord est recouvert de zinc métallique, créant une barrière qui arrête la rouille avant qu'elle ne commence.

L'acier veut se corroder. Dans l'air côtier humide, dans les atmosphères industrielles contenant des composés soufrés, sous les tropiques, l'acier non protégé perd 0,1 à 1 mm d'épaisseur par an. Une tour qui devrait durer 50 ans peut présenter d’importantes pertes de section en 10 à 15 ans sans protection. La galvanisation renverse ce calcul : la couche de zinc se corrode préférentiellement (protection sacrificielle), et là où elle s'érode, elle forme une patine protectrice d'oxyde de zinc qui ralentit toute attaque ultérieure. La tour « porte effectivement une armure » pendant un demi-siècle.

Structure et matériaux de la tour en acier d'angle galvanisée résistante aux intempéries

La tour utilise la même géométrie de treillis éprouvée que les tours d'angle en acier standard : quatre pieds principaux en cornière d'acier, contreventés en X ou en K, avec des bras transversaux pour le support des conducteurs. Ce qui le rend « résistant aux intempéries », ce sont les spécifications du matériau et le système de revêtement :

Acier de jambe : angle faiblement allié à haute résistance Q355 / Q420, choisi pour la marge de corrosion

Galvanisation : à chaud selon ISO 1461 / GB/T 2694, 85 µm minimum (110-120 µm pour la côte)

Cas de bord de revêtement : les bords et les trous de boulons reçoivent la même couverture de zinc que les surfaces planes

Quincaillerie : tous les boulons, écrous et rondelles galvanisés selon la même norme

Enduit de réparation : peinture bi-composant riche en zinc incluse pour les retouches sur chantier après montage

En option : pieds en acier patinable (Corten) pour une rentabilité maximale à long terme dans les zones difficiles

La galvanisation à chaud protège de deux manières. Premièrement, il scelle l’acier de l’oxygène et de l’humidité. Deuxièmement - et c'est là la partie la plus intelligente - si le revêtement est rayé jusqu'à l'acier nu, le zinc environnant se corrode à la place de l'acier, se « sacrifiant » pour protéger les rayures. Aucun autre système de revêtement n'offre cette protection auto-cicatrisante à ce prix.

Principales caractéristiques et avantages

Durée de vie de plus de 50 ans, documentée

Selon les classifications de corrosivité atmosphérique ISO 9223, un revêtement galvanisé de 85 µm offre plus de 50 ans dans les environnements C2 à C3 (ruraux/banlieues) et 25 à 40 ans en C4 (industriel/côtier). Nous fournissons des calculs de durée de vie contre la corrosion avec chaque devis – vous verrez par écrit l’intervalle d’entretien prévu avant d’acheter.

Protection sacrificielle qui s'auto-guérit

Le revêtement rayé se guérit tout seul grâce à une protection cathodique : le zinc autour de la rayure se corrode préférentiellement et recouvre l'acier exposé de sels de zinc. Les dommages dus au transport, les éraflures de manipulation sur site et les marques de serrage des boulons ne deviennent pas des points d’initiation de la rouille.

Coût de possession le plus bas à vie

Comparez les alternatives : la peinture doit être recouverte tous les 8 à 12 ans, ce qui nécessite à chaque fois une préparation de la surface et un temps d'arrêt de la tour. La galvanisation est un traitement unique. Sur 50 ans, la galvanisation coûte généralement 50 à 70 % de moins qu’un programme d’entretien de la peinture – et c’est sans compter le coût des pannes de ligne.

Convient aux zones côtières et industrielles

Pour les sites situés à moins de 3 km de la mer ou à proximité d'émissions industrielles, nous spécifions des revêtements plus épais de 110 à 120 µm ainsi que des tolérances de corrosion dans le dimensionnement des éléments. Nous avons expédié des tours en acier d'angle galvanisées résistantes aux intempéries vers des pays insulaires, des ports tropicaux et des sites industriels du désert - les spécifications de revêtement sont adaptées à votre environnement réel.

Résistance éprouvée du treillis, zéro compromis

Vous ne perdez aucun des avantages structurels des tours d'angle en acier : rapport résistance/poids élevé, montage facile avec des équipes standard, inspection simple et faible charge de vent. La résistance aux intempéries est une amélioration et non un compromis.

Applications de la tour en acier d'angle galvanisée résistante aux intempéries

En tant que fabricant et fournisseur de tours d'angle en acier galvanisé résistant aux intempéries, Maotong fournit ces tours en vrac aux prix directs d'usine pour :

Lignes de transmission dans les provinces côtières, les îles et les régions adjacentes au large

Couloirs industriels à corrosivité atmosphérique agressive

Réseaux tropicaux et subtropicaux à forte humidité

Lignes de distribution et de sous-transmission de services publics nécessitant une conception nécessitant peu d'entretien

Corridors stratégiques à long terme où les pannes de ligne pour maintenance sont inacceptables

Projets d'énergie renouvelable dans des climats rigoureux

Processus de production

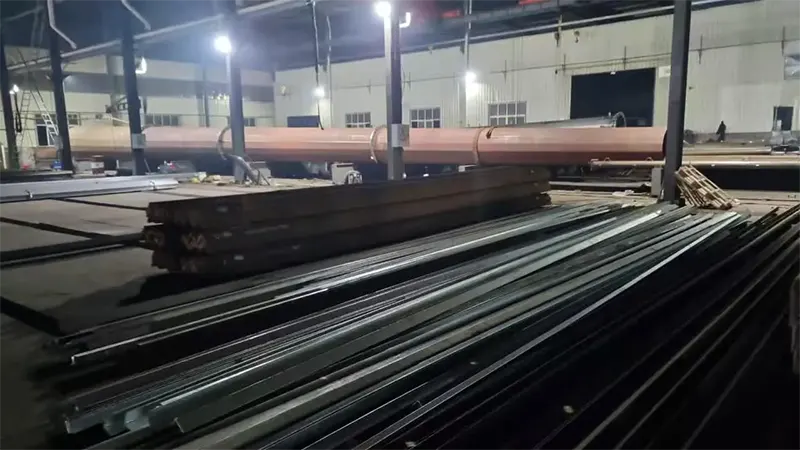

La fabrication suit la voie classique des tours d'angle en acier : découpe CNC, perforation de précision, marquage des éléments et assemblage d'essai complet de chaque type de tour avant la galvanisation. L'étape de galvanisation est celle où ce produit se différencie.

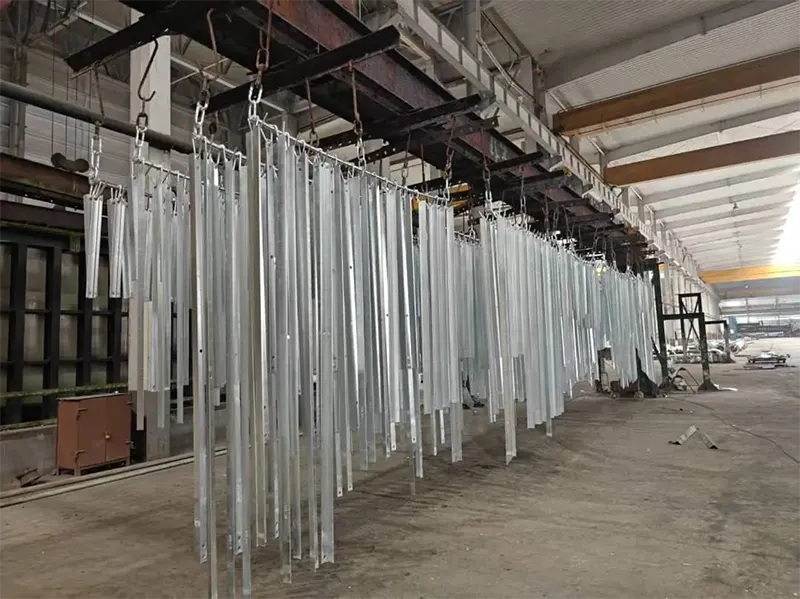

Notre ligne de galvanisation traite les éléments en cinq étapes : dégraissage caustique pour éliminer les huiles ; décapage à l'acide chlorhydrique jusqu'à la calamine du broyeur à dépouiller ; fluxage pour préparer la surface de l'acier ; immersion dans du zinc fondu à 445-455°C ; et trempe/passivation. Le résultat est une couche d’alliage zinc-fer liée métallurgiquement – ​​et non un film de peinture – qui ne peut pas se décoller ni se cloquer.

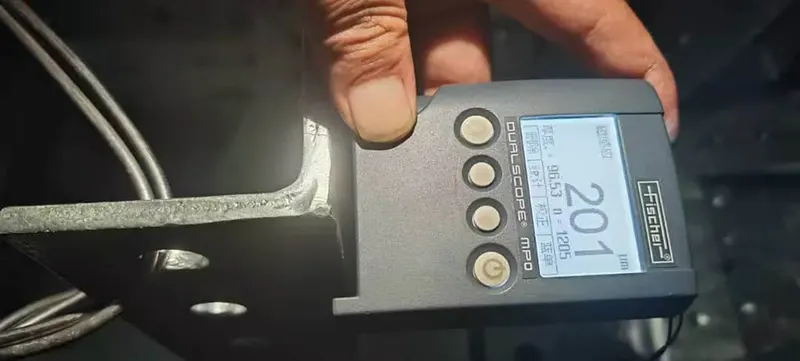

Contrôle qualité sur la ligne de revêtement : l'épaisseur du zinc est mesurée avec des jauges magnétiques en plusieurs points par élément, l'adhérence du revêtement est vérifiée par un test au marteau et tous les points nus sont réparés avec une peinture riche en zinc conformément à la norme ISO 1461. Les rapports de test accompagnent chaque expédition.

Spécifications du produit

Pourquoi nous choisir ?

Maotong opère sous la licence nationale de production de produits industriels pour les pylônes de transmission de 220 kV, ainsi que des certificats de qualité pour les pylônes en acier de 220 kV et 500 kV. Les tours d'angle galvanisées sont des tours en acier d'angle galvanisées résistantes aux intempéries, et non des activités secondaires.

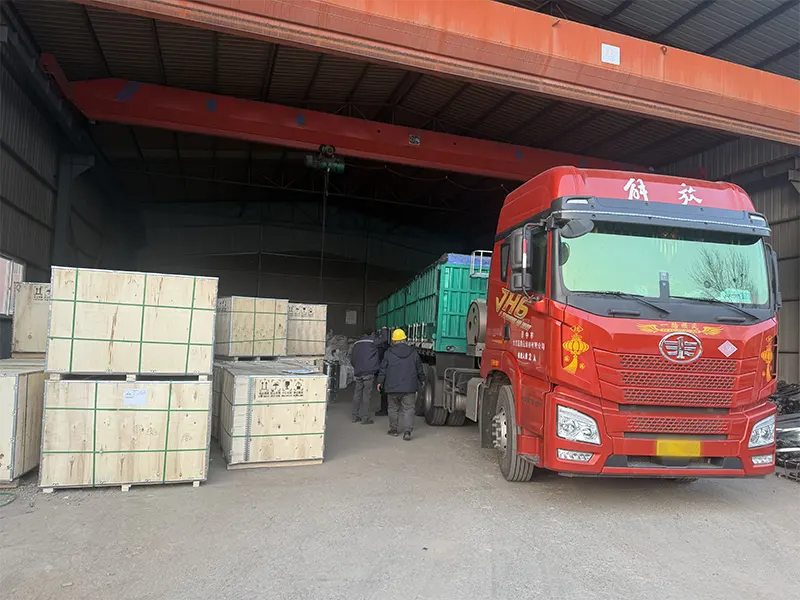

Les éléments galvanisés sont regroupés par position d'assemblage, séparés par des entretoises en bois pour protéger le revêtement de zinc et cerclés pour le fret maritime. La peinture de retouche et le composé de réparation pour galvanisation sont inclus dans chaque envoi. Chargement de conteneurs ou de marchandises diverses au port de Qingdao.

FAQ

Q : Combien de temps dure réellement la galvanisation ?

R : Selon la norme ISO 9223, un revêtement de 85 µm donne plus de 50 ans dans les environnements C2 à C3, 25 à 40 ans dans les environnements C4. Dans les zones sévères C5 (industrielles/marines), nous recommandons 110 à 120 µm plus une marge de corrosion dans le dimensionnement des éléments. Nous documentons la durée de vie prévue dans votre devis.

Q : Que se passe-t-il si le revêtement est endommagé pendant le transport ou le montage ?

R : Les rayures mineures s’auto-réparent grâce à l’action sacrificielle du zinc. Pour les dommages plus profonds, nous incluons une peinture de réparation riche en zinc avec chaque envoi et fournissons des instructions de retouche. C'est un travail de deux heures sur place.

Q : Quel est le coût de la galvanisation par rapport à celui de la peinture ?

R : La galvanisation coûte plus cher au départ, mais la peinture nécessite un nouveau revêtement tous les 8 à 12 ans, y compris la préparation de la surface et l'accès à la tour. Sur une durée de vie de 50 ans, la galvanisation coûte généralement 50 à 70 % moins cher en termes de coût total.

Q : Pouvez-vous fournir des tours pour une classe de tension spécifique ?

R : Oui, de 66 kV à 500 kV. Nous détenons des licences de production couvrant 220 kV et des certificats de qualité jusqu'à la classe 500 kV. Fournissez votre tension, votre type de tour et vos données de charge, et nous concevrons et établirons un devis.

Q : Quelles sont vos conditions de paiement et vos délais de livraison ?

A : Dépôt de 30 % T/T, solde avant expédition (T/T ou L/C à vue). Livraison environ 20 jours ouvrés pour 30 sets après confirmation du dépôt. EXW, FOB, CFR, CIF Qingdao tous disponibles.
